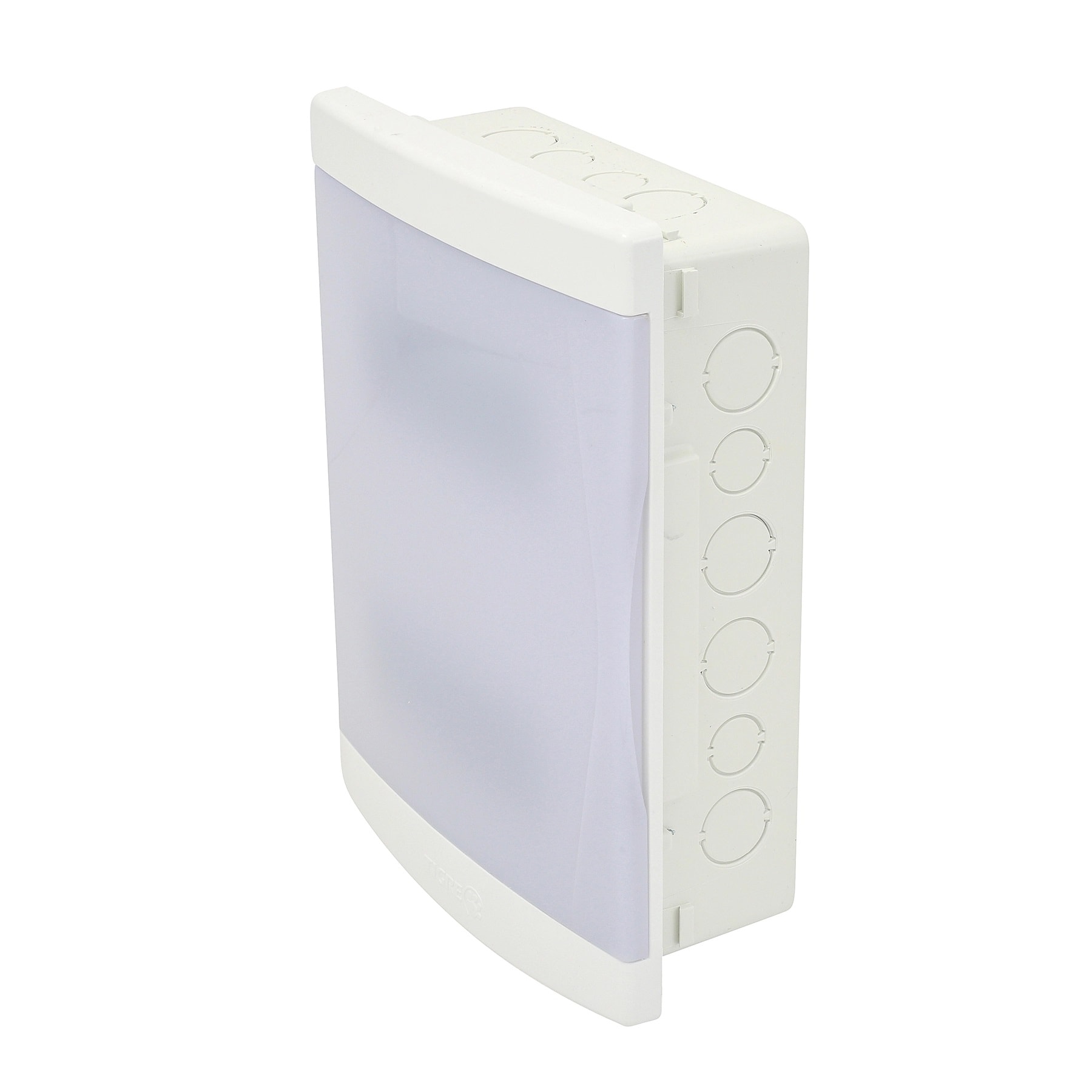

Tigre Quadro de Distribuição de Embutir para 12/16 Disjuntores 33048548

Função:Abrigar os dijuntores (dispositivos de segurança), receber os fios que vem do medidor e distribuir os circuitos elétricos que vão alimentar a edificação.Aplicação:Uso em instalações residenciais, comerciais e industriais, instalações monofásicas, bifasicas e trifásicas (exceto o de 3/4 disjuntores), obras novas ou reformas (modelo de sobrepor), instalação em alvenaria e Dry Wall.Características Técnicas:Fabricado em PVC Rígido antichama na cor branca;Grau de proteção IP 40 conforme NBR 6146;Entradas nas bitolas de 25 mm e 32 mmno fundo e nas laterais para instalação dos eletrodutos Roscáveis ou flexíveis Tigreflex, com pastilhas destacáveis;Possui entalhes para travar os fixadores para Dry Wall, permite a aplicação em paredes simples ou dupla de gesso acartonado, precisando apenas inverter o sentido de encaixe no corpo;Possui indicação de posição de montagem inscrita no fundo do quadro (para cima);Torres de regulagem, que permitem até 5 níveis de regulagem de altura dos disjuntores. Possuem olhal para encaixe da chave de fenda para facilitar a retirada dos suportes ou para fazer a regulagem de altura. São fixadas no fundo do quadro;Na borda, possui pontos de fixação da moldura no corpo (ja acompanha parafusos);Opção de escolha com ou sem barramento Neutro e Terra ( o modelo de 3/4 disjuntores não acompanham barramento);Bordas nas paredes para alojamento do barramento Neutro e Terra.Moldura fixada por parafusos auto atarraxantes com fenda combinada;Apresenta espaço para colagem das etiquetas de identificação dos circuitos / disjuntores, com proteção plástica;Abertura para acesso aos Disjuntores DIN ou NEMA, Para os modelos NEMA, a moldura é provida de pré-cortes , bastando recortá-los com serra ou estilete para encaixe do disjuntor;Acompanha tampas Cegas de PVC para cobrir os espaços da moldura não ocupados pelos disjuntores. São fornecidas em placas, com medidas pré definidas qua são destacadas conforme o tamanho necessário. Emcaixada por pressão na moldura;Grau de proteção IP 40 conforme NBR 6146;Tampa Fabricada em PVC, com design diferenciado;Opção de cor branca ou translúcida branca;Opção de inversão do sentido da abertura (lado direito ou esuqerdo);Abertura 180º;Lado de abertura, indicado sobre a tampa.Normas de Referência:NBR 5410 - Instalações Elétricas de Baixa Tensão;NBR 6146 - Invólucro de Equipamentos Elétricos - Proteção - Especificação;NBR 6808 - Conjuntos de manobra e controle de baixa tensão montados em fábricas;NBR IEC 60670-1 - Caixas e invólucros para acessórios Elétricos para instalações fixas domésticas e análogas;NBR IEC 60439-3 - Conjuntos de Manobra e controle de baixa tensão;Benefícios:Design moderno, integrando à decoração do ambiente;Fácil instalação;Modelo universal permitindo a inmstalação de disjuntores padrão DIN ou NEMA;Alojamento para barramento na borada do quadro, facilitando sua fixação;Aberturas para encaixe dos eletrodutos em todas as faces (laterais e fundo) DN 25 e 32;Fácil manuseio;Porta com sistema reversível, abertua 180º;Facilidade de identificação dos circuitos através das etiquetas;Lado de aberura indicado sobre a porta;Ficilidade para a limpeza pelas superfícies lisas do quadro;Total segurança;Grau de proteção represemta menor risco de acesso às partes vivas (eletrifícadas) do quadro, oferecendo maior segurança.
